«ЧЕРХОЛ» – холодное чернение стали и чугуна
Бестоковая обработка с сохранением размеров
Линии холодного чернения могут устанавливаться в любом металлообрабатывающем цехе
- Обработка рекомендуется производителям и ремонтникам редукторов, подшипников, деталей машин, станков, инструмента, прецизионных и др. изделий.
- Простым окунанием изделий в химически малоагрессивные растворы на их поверхности формируют чёрные химические конверсионные покрытия, которые по декоративности (глубоконасыщенный черный цвет) и коррозионной стойкости не уступают покрытиям, получаемым при горячем щелочном оксидировании;
- Легко реализуемая бестоковая технология – линии холодного чернения могут устанавливаться практически в любом месте, например, в металлообрабатывающем цехе, и потому часто рекомендуются тем, у кого нет гальваники
- Процесс пригоден для обработки практически любых сталей: углеродистых, легированных, конструкционных, инструментальных, холодно- и горячекатаных, после ковки или штамповки, а также чугунов; белый соляной налет, как при горячем оксидировании не образуется; выщелачивания чугунов не происходит
- Один и тот же раствор пригоден для чернения сталей ичугунов, разных марок и видов
- Покрытия обладают отличными противозадирными свойствами – детали в сборе легко прирабатываются, свойства режущего инструмента улучшаются, срок его службы увеличивается
- Посадочные размеры и твердость сохраняются
- Тёмный легко удаляемый мажущийся налёт, характерный для подобных процессов других марок, отсутствует.

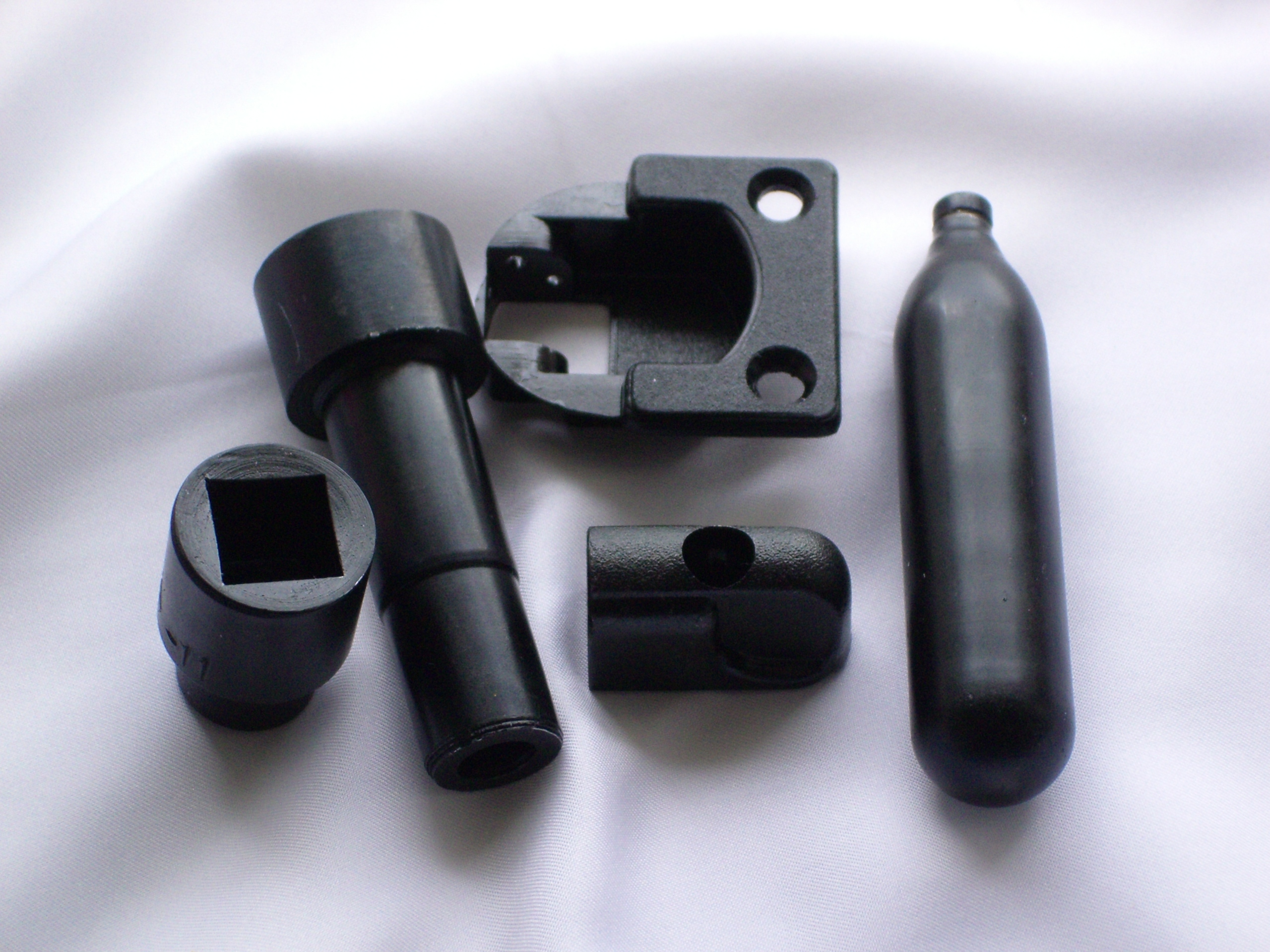

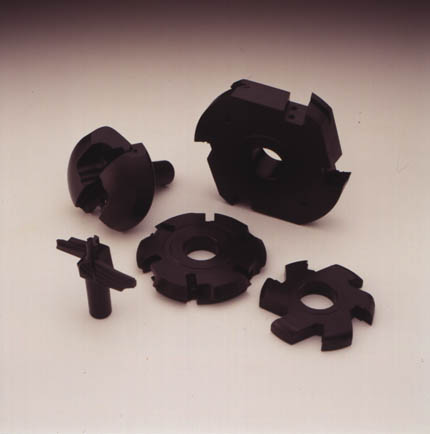

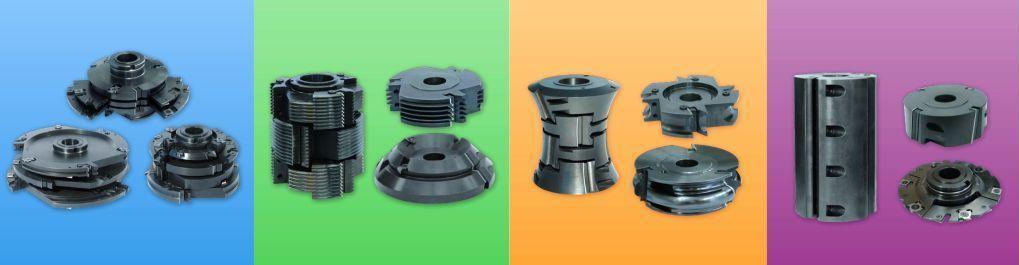

На практике чернению подвергаются следующие изделия: шпиндельные патроны, планшайбы, шестерни, высокопрочные звездочки в цепных передачах, втулки, резцедержатели, цанги, режущий инструмент для станков – торцевые и концевые фрезы, инструмент с твердосплавными пластинами, сверла, пилы, ручной инструмент, плашки, метчики, развертки, детали контрольно-измерительных и оптических приборов, пружины, втулки, болты, гайки, шайбы, винты, шурупы, мебельные детали, и пр. Производители подшипников, в том числе и для автопрома, обрабатывают корпуса, наружные кольца, обоймы, крышки. Во время приработки, наличие покрытия обеспечивает трущимся поверхностям отличные противозадирные свойства. Процесс незаменим при обработке длинномерных деталей, например, валов электромоторов или шариковых ходовых винтов, которые из-за опасности коробления нельзя подвергать горячему оксидированию
С 2002 технологию успешно применяют более 40 предприятий России (напр., широко известный станкозавод «САСТА», Рязанская обл.), Белоруссии и Украины.
1. Приобрести в ООО «Сонис» препараты:
а) обезжириватель «Чистал НТ»;
б) активатор «Черхол Актив»;
в) чернитель «Черхол»
г) антикорр «Алтек» для пропитки;

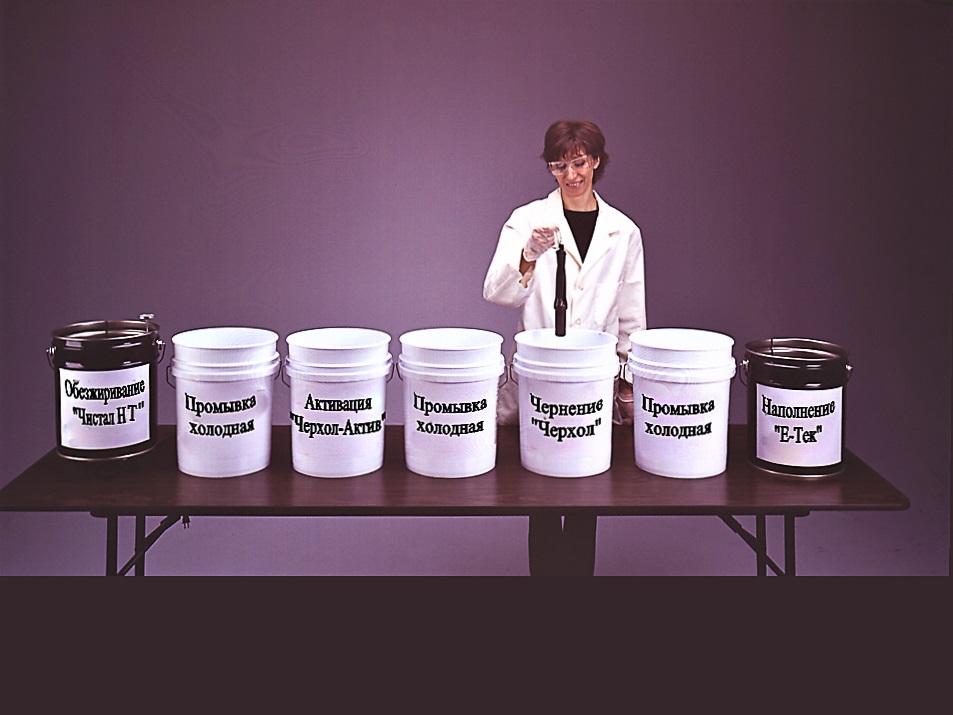

2. Подобрать ёмкости для чернения; в зависимости от размера изделий и предполагаемой программы – это могут быть ведра, бочки или ванны. Объем ванн должен быть минимально возможным, поскольку производительность процесса очень высока: за смену в 100 л можно почернить 15−30 м2.

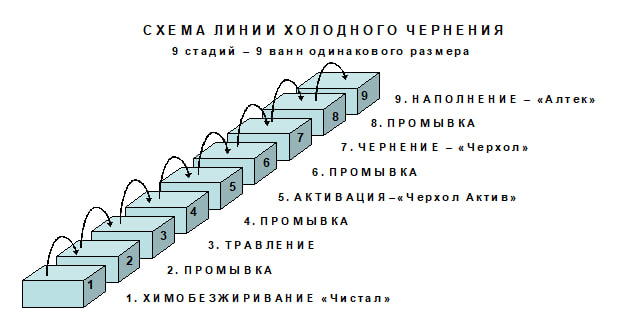

Стадии процесса – от 5 до 9
В зависимости от марки стали, состояния поверхности и от того, применяют ли струйно-абразивную очистку поверхности или нет, число операций при холодном чернении и, соответственно, количество ванн в линии может колебаться от 5 до 9.
Максимальное количество операций – девять.
1. Химическое обезжиривание – такие загрязнения, как смазочно-охлаждающие жидкости, эмульсии, смазки и ингибиторы коррозии должны быть удалены. Загрязнения могут замедлять последующие процессы или препятствовать им, отрицательно влиять на адгезию и внешний вид чёрной пленки. Для эффективного (гарантированного) обезжиривания рекомендуется применять фирменные щелочные препараты «Чистал НТ» или другие. Допускается применение любых других «обезжирок», обеспечивающих адекватную подготовку поверхности.
2. Промывка в ванне с нижней подачей, верхним сливом. Плохо отмытая пленка щелочного раствора обезжиривания быстро загрязнит ванну на следующей операции активации или чернения, что приведет к ухудшению адгезии чёрной пленки и появлению пятен на поверхности.
3. Травление в растворе HCl (200-300 г/л) с целью снятия оксидной пленки. Вводить в раствор ингибитор «ДРУГ СГ» (стр. 10).
4. Промывка в ванне с нижней подачей, верхним сливом.
5. Активация погружением на 0,5–3 мин в20 %-ный водный раствор препарата «Черхол Актив» при 18–30° С.
6. Промывка в ванне с нижней подачей, верхним сливом.
7. Чернение – погружением на 3–4 мин при комнатной температуре в кислый раствор (рН 1,8), содержащий ~ 20 мл/л препарата «Черхол».
8. Промывка в ванне с нижней подачей, верхним сливом.
9. Уплотнение погружением деталей на 2 мин в пленкообразующий ингибированный гидрофобизирующий антикорр «Алтек». Антикорр быстро вытесняет влагу с поверхности детали и впитывается порами покрытия, обеспечивая долговременную защиту от коррозии.

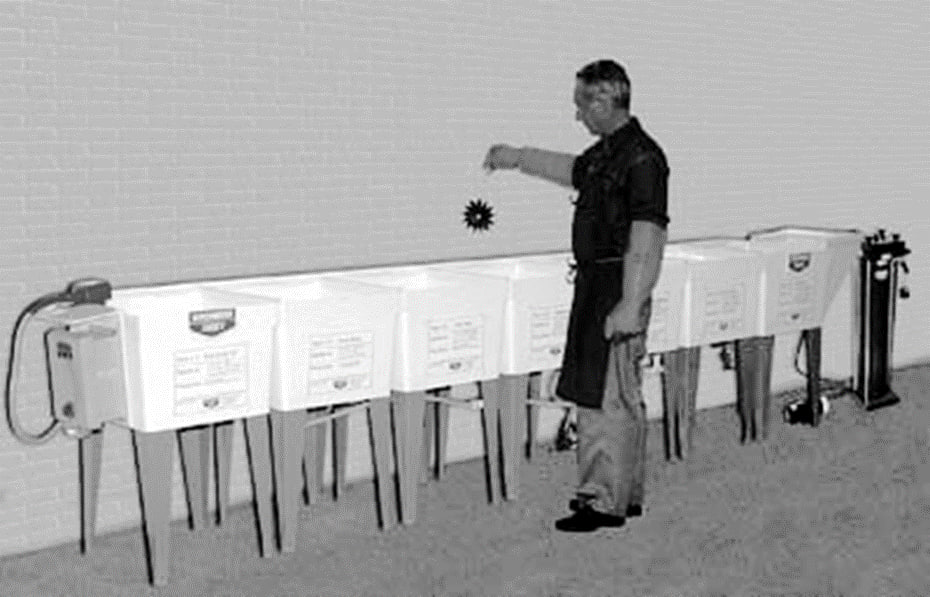

В тех случаях, когда необходимость в травлении отсутствует, стадии 3 и 4 исключают, и обработка осуществляется в семь стадий: 1-2-5-6-7-8-9. Линия из 7 ванн по 75 л представлена на фото на следующей странице.
При чернении простой малоуглеродистой стали − часто требуется еще меньше операций – всего пять: 1-2-7-8-9.
И в случае применения струйно-абразивной очистки[1] (САО), при условии, что приняты меры, исключающие загрязнение поверхности изделий маслом, тоже обходятся пятью операциями. Непосредственно после САО следует холодная промывка, а затем немедленное погружение в ванну чернения. Стадии обезжиривания и активации при этом пропускают (после САО поверхность металла в дополнительной активации не нуждается). Последовательность операций при этом будет такова: САО-6-7-8-9.
Как работать, чтобы не заменять раствор чернения по 10 лет
При погружении обрабатываемых изделий в раствор чернения на их поверхности взамен части ионов железа, переходящих в раствор, осаждаются ионы черного соединения. Имеет место автокаталитическая реакция. Следствием накопления ионов железа в растворе является появление белых хлопьевидных частиц, смеси аморфного оксида железа с другими продуктами реакции. Эту коллоидную фазу следует удалять с помощью непрерывной циклической прокачки раствора через фильтр с диаметром задерживающих пор от 5 до 50 мкм, со скоростью 2–3 объема ванны в час. Скорость может быть и меньше – важно только добиться, чтобы раствор постоянно оставался прозрачным (должно быть видно дно ванны). Очистка раствора от рыхлого осадка увеличит срок службы раствора до 10 и более лет, улучшит качество обработки и уменьшит ее стоимость.
[1] Формирующееся на обработанной струйно-абразивным методом поверхности металлоизделия чёрное покрытие будет матовым.
Промывки – важнейшие операции техпроцесса, от которых напрямую зависит качество покрытия. Рекомендуется тщательно промывать изделия в холодной проточной воде в ваннах со сливным карманом; подача воды осуществляется снизу; её расход: ~ 4 л/мин. Время промывки 1–2 мин.
Как попробовать чернение самим
Всем заинтересованным предприятиям мы предоставляем возможность опробовать технологию на своих изделиях. Для этого любой представитель Вашего предприятия может получить бесплатнопрепараты в количестве, достаточном для приготовления растворов объемом до 1 л, а также все необходимые технологические инструкции.
Вы также можете передать нам свои изделия, чтобы мы подобрали технологические режимы, наилучшим образом подходящие именно для них.
Стоимость нанесения 1 м2 черного защитно-декоративного покрытия составляет ~150 руб./м2 – при условии, что Вы приобретаете фирменные препараты для всех стадий обработки (химобезжиривание – «Чистал», активация – «Черхол Актив»; чернение – «Черхол», наполнение – антикорр «Алтек»).
Экология – промывные сточные воды (ПСВ)
Промывочные сточные воды после холодного чернения будут содержать ионы тяжелых металлов (ИТМ), как правило, в концентрациях ~ 2 мг/л. Прежде, чем сливать такие ПСВ в канализацию, необходимо выяснить, допускается ли это в вашем регионе. Если нет, то ООО «Сонис» может порекомендовать фирмы, которые изготовят для вас компактные очистные установки, исключающие превышение ПДК ИТМ в ПСВ.
